1前言和目的

SITA CleanoSpector 是由德國SITA公司研制的快捷、便攜表面清潔度儀，以接觸或非接觸式檢測金屬表面清潔度。結果輸出以百分比或RFU值表示，100%則表示一個絕對潔凈的表面。它可以對清洗結果進行量化評估以控制清潔過程。

 SITA CleanoSpector通過表面殘留污垢發出的熒光來測量表面清潔度。紫外光源發射出較佳波長的光探測金屬表面的污染物，儀器內的感應器則探測熒光強度，熒光強度的大小取決于測試點的污染物數量。

SITACleanoSpector有兩種測量結果的表示方式可供選擇。第一種，測量儀器以百分比顯示的清潔度值的高低。一個100%的清潔度值，表示一個絕對干凈和無熒光的表面。第二種，測量儀器以RFU值（Relative FluorescenceUnits）表示清潔度的高低。RFU為相對熒光強度值，RFU值越大，零件表面的殘留污染物含量也越高。

缸蓋和氣缸體經鑄造后，表面有大量的油污，需進行一道粗洗和一道精洗后，再進行裝配和噴涂。在清洗過程如果清洗不干凈，容易造成噴涂的涂層用劃格法附著力儀測試時不通過的問題。

以下是缸蓋RFU模式的檢測結果。

2樣品

表 1  列出了測試樣品的系列。

3 樣品測試

小件樣品測試取點5-10點，缸蓋和氣缸體取樣15個點。每個點的測量直徑為1毫米。為便于比較，測量值的平均值以圖形表示。測量的所有數值詳見附件。

注： 采樣點的數目可以在儀器軟件中設置。采樣點的結果在儀器中以列表形式顯示。儀器可以自動計算出最小值、最大值、平均值和樣本標準偏差。用戶可以讀取、管理和導出所有記錄。

4 測試數據及結論

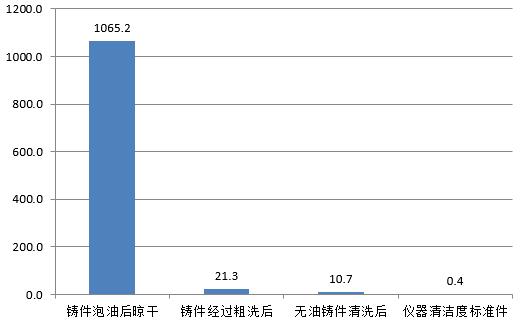

編號1：

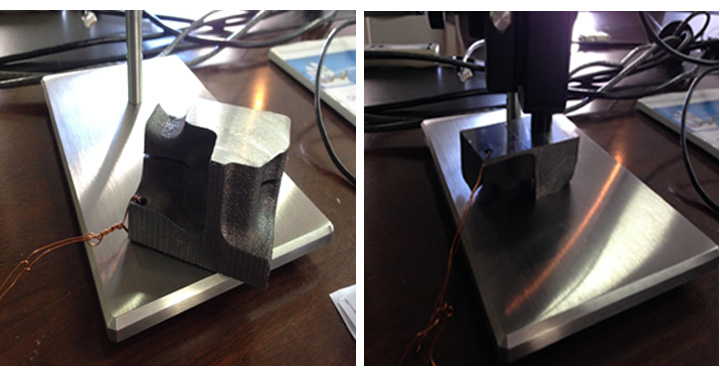

下圖 顯示測試樣品外觀及測試過程

測試樣品及測試過程

結論：

SITA清潔度儀可以很好的量化測出不同清潔度的樣品，與實際情況相符。

編號2：

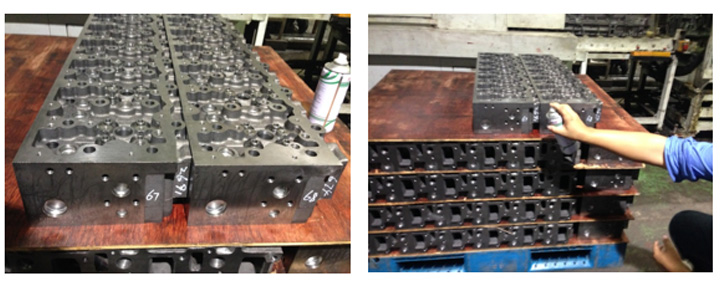

清洗現場的缸蓋。

A樣品為左邊的缸蓋。

測試目的：1755清洗劑的有效性以及不同噴洗過程的清潔度差異。

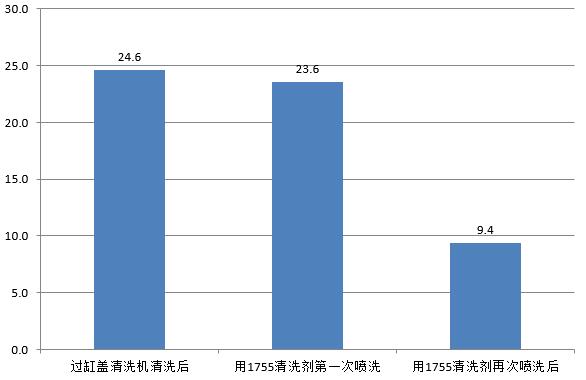

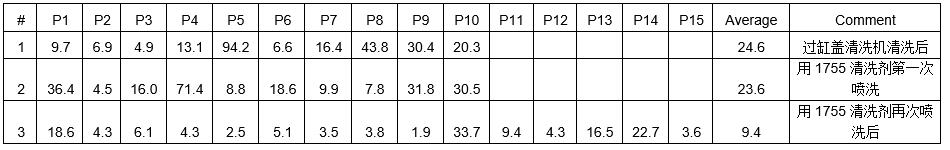

A樣品(左邊)經過不同清洗過程的清潔度對比

結論：

1755清洗劑能有效提高缸蓋表面清潔度。

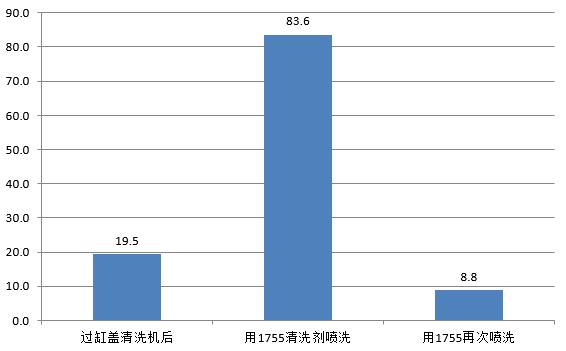

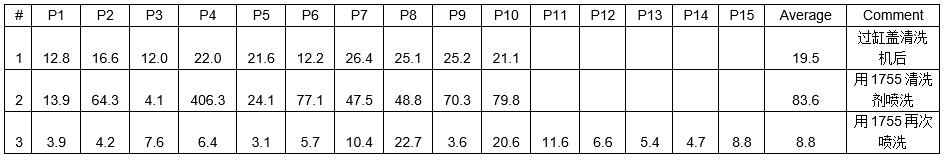

B樣品為右邊的缸蓋。測試目的：1755清洗劑的有效性以及不同噴洗過程的清潔度差異。

結論：

1、 用1755第一次噴洗，有一測量點的清潔度為RFU460，導致整個工件的清潔度平均值大幅升高。 此測量點的污染情況估計是由于1755噴洗時引起孔洞里的油污流出再次污染表面而造成。

2、 使用1755噴洗時，避免沖洗孔洞而引起油污外流。

編號3

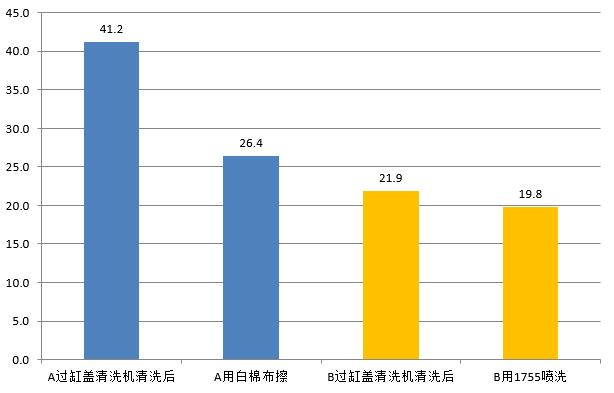

測試目的：白棉布擦洗和1755噴洗的效果差異。

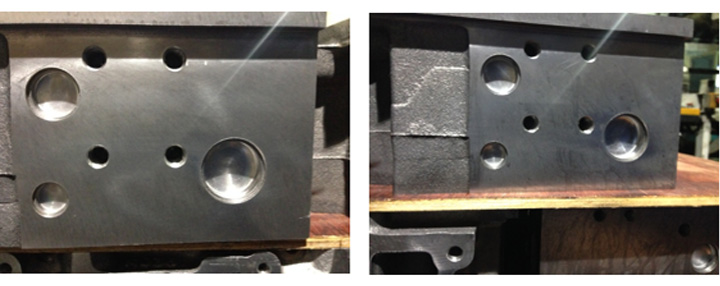

左圖白棉布擦洗后，右圖1755噴洗后

初步結論：

1、 用白棉布擦洗能較明顯提高清潔度。

2、 用1755噴洗的效果，依賴于噴洗時清洗劑的用量，用量越大，清洗效果越明顯。

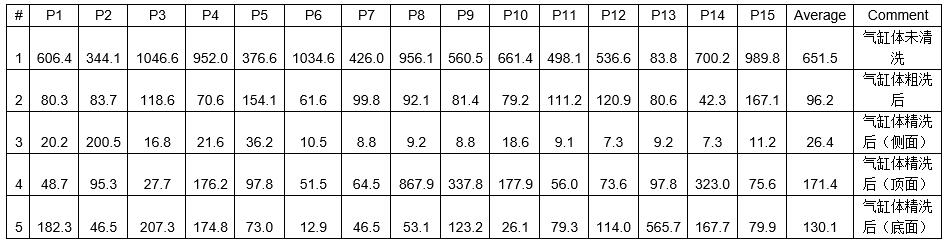

編號4 測試目的：氣缸體在清洗前，粗洗后，粗選后的清潔度差異

結論：

1、 氣缸體的粗洗后清潔度有很大的提高，精洗后能進一步提高清洗度。

2、 氣缸體的頂面和底面，清潔度相當較差。

5 總結

用SITA CleanoSpector 對玉柴公司各部件的污染物檢測進行了研究。

部件的檢測結果顯示熒光雜質均存在于整個組件上，污染物會發出熒光，SITA CleanoSpector 能很好地顯示此結果。

零部件的清潔度可以由SITA CleanoSpector快速檢測并記錄。基于此數據，可以審查生產步驟和清洗程序，進而優化清洗進程。

手持式 SITA CleanoSpector 適用于工廠車間或?qū)嶒?yàn)室的簡便快速的清潔度監測，以評價清潔過程的質量。這樣一來，便可以人為主觀判斷帶來的影響，并使工藝可靠性顯著增加。

附件：原始數據

儀器名稱：清潔度儀

產地：德國

品牌：SITA

型號: CleanoSpector

測量模式： RFU

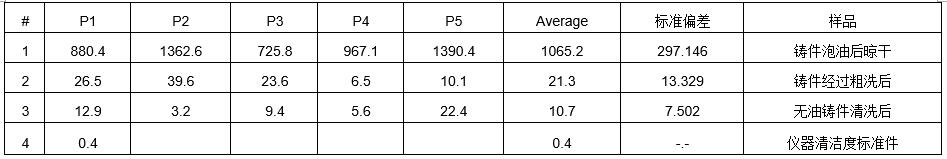

編號1

編號2

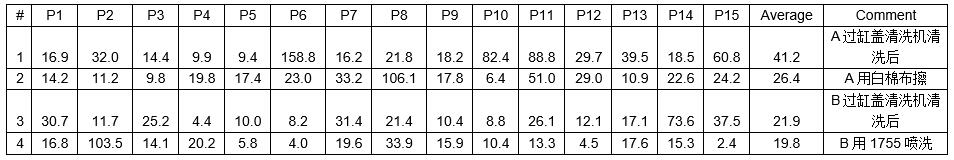

編號3

編號4

編號
