文檔閱讀
Q-LAB
SITA(析塔)
VMA
Taber(泰伯爾)
RJL(安捷萊)
RK
TQC sheen
H.J.Unkel
KONICA MINOLTA
Lau
DeFelsko(狄夫斯高)
ATAC
Anseros 安索羅斯
RHEO FILAMENT
彗諾HNPM
Specim
Norman tool
涂魔師Coatmaster
ORONTEC
Binder
FLUX分散研磨效果如何從實驗室擴(kuò)大到批量生產(chǎn)
來源:翁開爾有限公司
發(fā)布時間:2018-03-13T14:03:21
把實驗室的分散研磨效果擴(kuò)大到生產(chǎn)規(guī)模的結(jié)果而不允許發(fā)生任何的變化。此外，還要求使用簡單的擴(kuò)展和一個用于一種預(yù)處理和精細(xì)分散，以及批量大 小的適應(yīng)性的系統(tǒng)。
我們的解決方案:
1. 實驗室規(guī)模的分散過程
2. 從實驗室規(guī)模擴(kuò)大到生產(chǎn)規(guī)模的計算
3. 生產(chǎn)規(guī)模的分散過程
| 實驗室用的參數(shù) | 計算過程: | 生產(chǎn)規(guī)模用的參數(shù) | |
| 儀器 | VMA Dispermat AE02 高速分散機(jī)和 籃式砂磨機(jī)TML1 | TM100 | |
| 容器尺寸 | 3 L (內(nèi)部直徑140 mm ) | 容器尺寸/漆漿體積 → 3 L/ 1.5 L= 2 (比例系數(shù)) → 100 L / 2 =50 L | 100 L (內(nèi)部直徑490mm） |
| 漆漿體積容量 | 1.5L | 50 L | |
| 漆漿粘度 | 低 | 相同的粘度 | 低 |
| 研磨珠大小 & 材料 | 1.0 mm, 釔穩(wěn)定氧化鋯珠 | 常量（恒定不變） | 1.0 mm, 釔穩(wěn)定氧化鋯珠 |
| 研磨珠填充率 | 37.8 ml = 60.00% | 常量（恒定不變） | 2.56 l = 60.00% |
| 分散盤的直徑 | 40 mm 重型分散盤 | 在實驗室: 容器的內(nèi)部直徑/分散盤的直徑 →140 mm / 40mm = 3.5→ 比例系數(shù) = 3.5 →490 mm / 3.5 = 140 mm | 140 mm 重型分散盤 |
| 預(yù)分散時的轉(zhuǎn)速 | 9000 rpm ? 18.83 m/s (較佳線速度范圍: 18-25 m/s) | v=π*D*n=(π*0.04 m*9000 rpm)/60 → v = 18.83 m/s n = v / (π*D)=[18.83 m/s / (π*0.14 m)]*60) → n = 2570 rpm | 2570 rpm → 18.83 m/s (較佳線速度范圍: 18-25 m/s) |
| 預(yù)分散時間 | 一般 為15-30min | 一般為 15-30 min | |
| 研磨盤的直徑 | 54 mm | 270 mm | |
| 研磨時的轉(zhuǎn)速 | 5000 rpm ? 14.13 m/s (最速線速度范圍: 10-16 m/s) | v=π*D*n=(π*0.054 m*5000 rpm)/60 → v = 14.13 m/s n = v / (π*D)=[14.13m/s / (π*0.27m)]*60) → n = 1000rpm | 1000 rpm ? 14.13 m/s (較佳線速度范圍: 10-16 m/s) |
| 體積-容積比 | 研磨籃體積 63 ml 漆料容積1500 ml | i = (63ml / 1500 ml ) * 100 → i = 4.2 i = (4.27l / 50l ) * 100 → i = 8.54 體積-容積比的比例表明：理論上，批量生產(chǎn)只需實驗 室的一半時間進(jìn)行分散。 | 研磨籃體積 4.27L 漆漿體積 50 L |
只有在實驗室和生產(chǎn)中使用相同類型的分散系統(tǒng)時，才能使用這種規(guī)模擴(kuò)大方法。相應(yīng)的的參數(shù)表明了如何開始擴(kuò)展成生產(chǎn)批量的第一個方法。然而，在實踐中，為了得到較好的結(jié)果，可能需要不同的參數(shù)。從實驗室擴(kuò)大到生產(chǎn)的規(guī)模幾乎是一對一的。

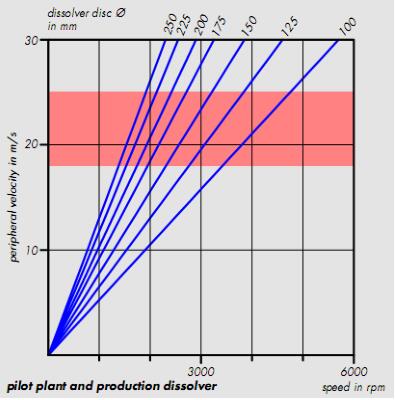

v = π * d * n
v = 線速度（分散盤尖的速度 ）
π = 3.141……
d = 分散盤直徑
n = 軸的轉(zhuǎn)速
