安裝：

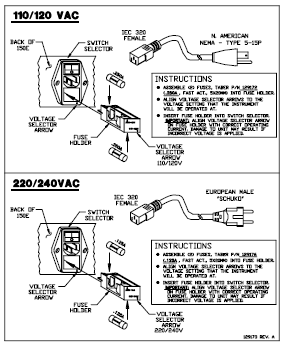

1、 根據電壓等實際情況，選擇合適的保險管裝上，然后將保險槽插入開關選擇器中。具體指引請見圖2

圖2

1、 連接電源(115或則220V，50/60Hz)。用戶只需選擇兩條電源線中最合適的一條即可。

2、 打開開關。開關在儀器背面電源線上端位置。屏幕上將顯示”Taber Stiffness Tester Model 150-E”。這說明儀器已經準備好可以工作了。

樣品準備

使用選購的的Triple Cut Specimen Shear樣品裁切器(圖3)，可以精確的將0.020英寸厚度以下的紙、塑料、金屬片和箔裁切成均一尺寸(1 1/2 X 2 3/4英寸或者1 1/2 X 1 1/2英寸)。將材料直接放到裁切器的刻度端然后快速壓下手柄即可。

將材料裁切成合適尺寸后，立刻標記樣品以便記錄區分。如果由于材料的紋理導致它一邊的挺度值偏大，請做雙向測試。推薦每一個紋理方向的樣品都準備5-10個。取這些樣品的平均值作為最終測試結果。

如果材料對濕度很敏感，那么樣品在測試前，至少要有24小時處于在恒溫恒濕的環境中，較佳時間是72小時。

樣品在測試前，請務必注意它是筆直的。但是，不要嘗試將彎曲的樣品弄直。如果樣品嚴重彎曲，請選擇另一塊樣品。

圖3

范圍1的操作步驟

高敏感附件 編號：150-14

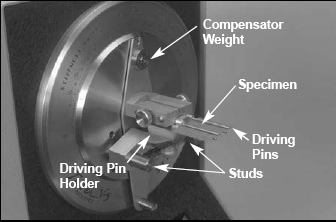

對于非常輕的材料的挺度測試，比如玻璃紙、天然纖維、人造絲、薄紙、金屬箔片等，需要選擇高敏感范圍。圖4是附件示意圖，需要使用的時候裝配到儀器上。

圖4

范圍1用于1.0單位以下的材料測試。安裝附件時請遵循以下步驟：

1、向前拉卸下滾輪組件。

2、旋開夾具邊上的螺絲，使夾子完全打開。

3、拿著高敏感附件驅動針的夾具部分安裝到夾子之間，使得驅動針正好與夾子底部表面接觸。

請注意：驅動針夾具上部標注有“TOP”那一面朝上。

3、 旋緊夾具螺絲。為了是鐘擺平衡，驅動針應處于夾子中央位置。

4、 驅動針的夾具部分放在轉盤的兩個柱頭螺栓之間。

5、 裁切樣品，尺寸是1 1/2 x 1 1/2英寸。

6、 松開凸邊翼形螺釘并向右滑動。這樣就能在針之間安裝樣品。在針之間插入樣品，樣品后沿平行并距離夾具部分大約1/16英寸處。左邊第二、第四根針應處于測試樣品的上方，如圖4所示。

7、 將翼形螺釘向左滑動直至頂部的針與樣品接觸。(注意：使頂部的針與樣品接觸而不是用力壓緊樣品，否則會引起鐘擺偏斜。)

8、 旋緊螺絲以固定驅動針的位置。

10、這樣，儀器已經正確安裝。按開始進行測試。

重要事項：在進行測試前，請在鐘擺上端的柱栓安裝10單位的補償砝碼，如圖4所示。

提示：當使用150-E進行高靈敏度附件進行測試時，范圍設定1且儀器進入自動或手動操作模式。在此設定范圍鐘擺只向右工作，且無需使用滾輪。

范圍2的操作步驟

1、開機，設定范圍2。

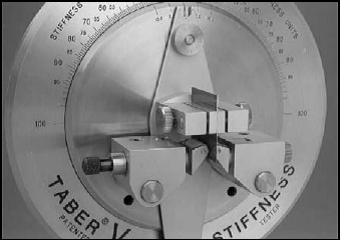

2、如圖5所示，滾輪位置要互換并倒置――止動輪在左邊而右邊是標準輪，鐘擺上端紡織補償砝碼。

3、選擇自動模式。這時更改必要的設置如標記、次數。

4、安裝樣品片，其露出夾具上端部分不超過1/16英寸，后沿線與鐘擺表面平行。樣品必須處于夾具的中央基準線位置。必要時用戶可以通過夾具螺絲調整。

5、旋緊夾具螺絲固定樣品片。對于有彈性的樣品，請小心不要旋得太緊以致壓變形。

6、調節挺度儀水平角，使鐘擺的黑線與轉盤上的0線對齊。

圖5

7、用調整鈕移動右邊滾輪向右移動直至它剛好與樣品接觸卻又不使其偏斜。保證滾輪沒有把鐘擺推離零位。如果它不在零位，請小心移動滾輪后退使鐘擺重新歸零。

8、穩定緩和的旋動止動鈕，使左邊滾輪移向樣品，直至激活自動停止器。(自動停止器激活時會聽到特別的滴答聲。)

9、旋轉調整鈕1/4圈使左邊滾輪輕微后退。調整旋鈕上有4條黑色線，與相鄰線互成90度角。選擇合適的一條并注意它的位置。然后，逆時針旋轉調整旋鈕使相鄰的黑線準確處于前一條黑線的位置。后退1/4圈的步驟完成。

注意：右邊的滾輪無需調整后退。

10、儀器調整完畢，按可以開始測試。

重要提示：由于挺度儀的高靈敏性，它會使材料的變化擴大。因此，推薦做5張或者更多的樣品測試并取平均值。

范圍3及3以上的操作步驟

鐘擺在10-100挺度單位且沒有加砝碼的情況下被校準的。增加砝碼可以改變范圍。參見Set Up Chart表格的Range Weight范圍砝碼可知應加砝碼。測量范圍的砝碼裝在鐘擺下端的柱栓上(圖6)。另外，在選擇測量范圍的時候，屏幕上也會顯示所需的砝碼。

1、開機，設定測試范圍(參見第4頁)。

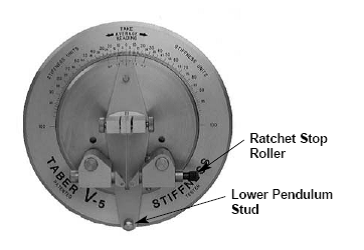

2、如圖6放置滾輪。止動滾輪(Ratchet Stop Roller)安裝在轉盤的右端柱栓上，標準滾輪(Regular Roller)則安裝在左邊。

圖6

3、如果屏幕顯示“Press 0 to Zero”，請按0鍵。

4、按照第12頁的校準指引，校正儀器。

5、安裝樣品片，其露出夾具上端部分不超過1/16英寸，后沿線與鐘擺表面平行，但是不能接觸到。

6、樣品必須處于夾具的中央基準線位置。必要時用戶可以通過夾具螺絲調整。旋緊夾具螺絲固定樣品片。對于有彈性的樣品，請小心不要旋得太緊以致壓變形。

7、調節挺度儀水平角，使鐘擺的黑線與轉盤上的0線對齊。

8、用調整鈕移動右邊滾輪向右移動直至它剛好與樣品接觸卻又不使其偏斜。保證滾輪沒有把鐘擺推離零位。如果它不在零位，請小心移動滾輪后退使鐘擺重新歸零。

9、穩定緩和的旋動止動鈕，使左邊滾輪移向樣品，直至激活自動停止器。(自動停止器激活時會聽到特別的滴答聲。)

10、旋轉調整鈕1/4圈使左邊滾輪輕微后退。調整旋鈕上有4條黑色線，與相鄰線互成90度角。選擇合適的一條并注意它的位置。然后，逆時針旋轉調整旋鈕使相鄰的黑線準確處于前一條黑線的位置。后退1/4圈的步驟完成。

注意：右邊的滾輪無需調整后退。

11、儀器調整完畢，按可以開始測試。
