產品介紹

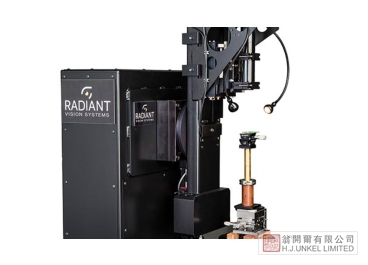

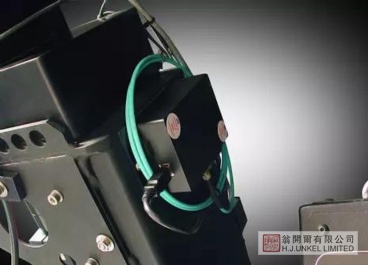

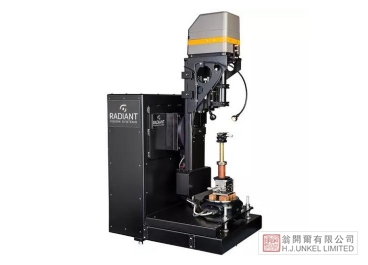

柯尼卡美能達的光源近場測量儀SIG-400能精準測量近場發光強度，特別針對LED和其他小型光源。
通過從多個視角抓取描述光源亮度和色度空間結構的圖像數據，SIG-400TM為小型光源生成高精度近場模型。這些數據以行業標準的Radiant Source ModelTM格式存儲，既可方便地用于詳細的分析，也可在之后輕松地導出至主流光學設計軟件包。
SIG-400TM光源近場測量儀適用于廣 泛的測量應用場合，可以滿足LED測量應用的需求，提供了經濟高效的解決方案。
產品應用
柯尼卡美能達的光源近場測量儀SIG-400適用于LED設計，LED封裝設計，LED特性測量，并為客戶提供LED模型。
產品特色
針對LED芯片和器件測量進行了優化
有多種CCD分辨率和不同視場大小的鏡頭可供選擇
提供亮度和色度近場模型
利用集成圖像數據生成 Radiant Source ModelsTM提供完整分析
新增更簡單、更直觀的分光儀設置
光源近場測量儀SIG-400光源近場測量儀SIG-400技術參數
| 光學規格 | |
| CCD類型 | 全幅、冷卻型恒溫CCD |
| CCD位元精度 | 16位(65,536:1)動態范圍 |
| 分辨率 | 512x512或1024x1024像素CCD選項 |
| 色度測量 | CIE 1931匹配的XYZ濾光片（也提供僅測光度的型號） |
| 中性密度濾光片 | 標準配置ND0、1和2；選配最高為ND 5.0 |
| 機械規格 | |
| 整體尺寸 | 71cmx56cmx125cm |
| 工作占地面積 | 74cmx127cm |
| 極角移動范圍 | -10°到370° |
| 方位角移動范圍 | 燈具軸線的37°以內 |
| 角步長 | 極移和方位角移動最小步進0.10° |
| 偏轉 | 光機軟件系統綜合偏轉為0.015 mm |
| 重量 | 130kg |
| 結構 | 具有良好熱穩定性和剛度的焊接鋼板機架 |
| 控制和分析軟件規格 | |
| 測量功能 | 亮度、發光強度 色度：CCT；CIE x,y；u’,v’；E |

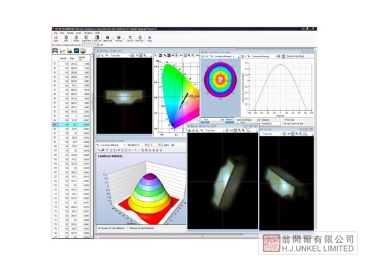

| SIG 2.0軟件 | 自動移動和圖像抓取控制 實時、屏上視頻顯示 灰階和偽色顯示 記錄樣品對位圖像 對位過程屏上顯示 |
| 圖像和圖表 | 亮度橫截面圖 光強橫截面圖 亮度 3D 表面標繪 亮度等高線圖 發光強度的角分布圖 顯示多個圖形和圖像 多次抓取的圖形圖像比較 |
